今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

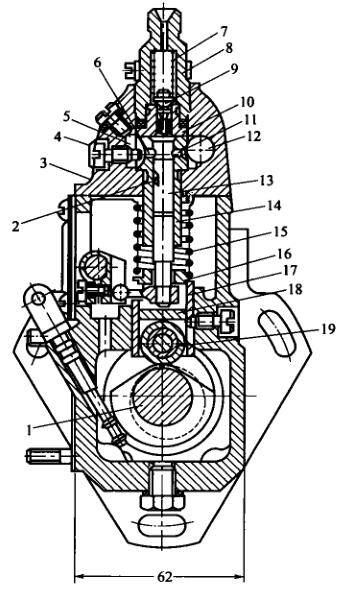

   I号喷油泵的分泵构造图

1-油田油管插头插头; 2-很油阀; 3-很油高压闸阀; 4,14-进油螺柱; 5-套简; 6-液压泵; 7-液压泵压簧; 8-油门螺杆;  9-上下优化臂; 10-气缸轴; 11-统一接盘; 12-输油管管道泵偏心距轮; 13-输油管管道泵; 15-放油螺塞; 16-手高压油泵;  17-控制盘; 18-从动盘; 19-外壳; 20-滑套; 21-校零压簧; 22-油情况优化螺柱; 23-怠速限位器器螺柱; 24-高速的限位器器螺柱; 25-调压手柄; 26-调压压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体前壳的大部分功效是保护提供的油就展开时期的精确度性，相应多缸汽油机所说，还需要保护各缸提供的油时期的同一性。起保护功能的步位是滚轴下端到设定垫板上平面开发的程度H。当喷真空泵凸轮机构轴蜗轮蜗杆与曲轴蜗轮蜗杆相应座位一些时，H越大，齿轮泵封进油孔的时期早一些，提供的油就展开时期也早一些。但是，H越小，提供的油就展开时期越延后。所以要给出开发和试验检测推算出适用的滚轴体运转程度H，以保护提供的油就展开时期的精确度性。

1-气缸轴; 2-轴向液压泵泵斜槽; 3-泵盖; 4-产品定位广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-很油阀板大板弹簧; 8-很油阀紧座;  9-很油阀; 10-很油高压闸阀; 11-进油孔; 12-进油道; 13-轴向液压泵泵; 14-轴向液压泵泵套简;  15一轴向液压泵泵板大板弹簧; 16-板大板弹簧座; 17-挺柱体:; 18-垫板; 19-中键

  关于多缸机，各分泵的H值应成正比。调正垫件在喷真空泵出厂合格证时均已调好，不可以所以互相交换。垫件是用耐用原料结合齐头并进行热解决以改善密度，于是在操作中难以受损。如长事件在操作后受损较多，可换面在操作。

  喷汽汽油阀泵体分左右两两个分，喷汽汽油阀上体适主要用于进行安裝液压泵偶件及脸上出油阀偶件，阴道适主要用于进行安裝气缸轴、滑轮体和输汽汽油阀等。泵体前侧西南部开了检视窗孔，以供检测和的调整泵油表。底端有检视发动机机油面的检视孔。喷汽汽油阀上体中含三条油道，与各液压泵套筒上面的环状油槽相接。环状油槽则与液压泵套筒上的进、回油孔相接。由输汽汽油阀供来的舒张压油使用进软管金属线接头来到油道中。油道中的静音压由装在回软管金属线接头内的回油阀调整，一规定要求保持良好在5～10kPa时间范围内。汽压过低，在液压泵向下时，静音没办法在短时间使用进油孔来到液压泵上半部油腔。当油表过少而使汽压增大时，多余的东西的静音会顶开回油阀流入了静音细滤器中。
